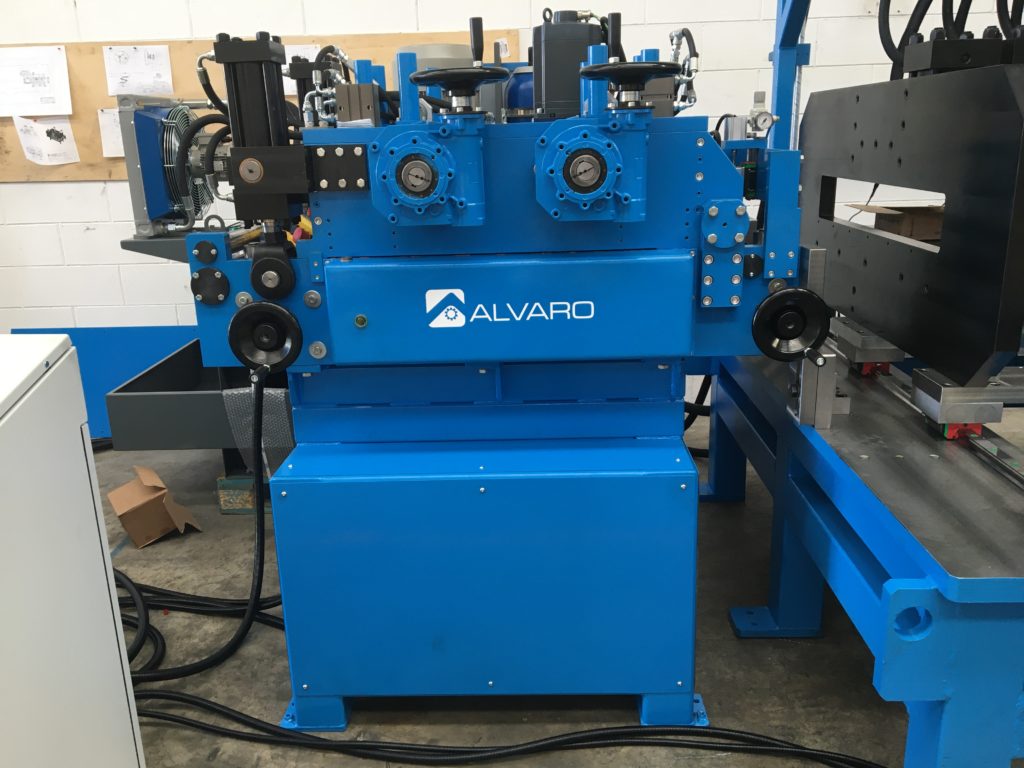

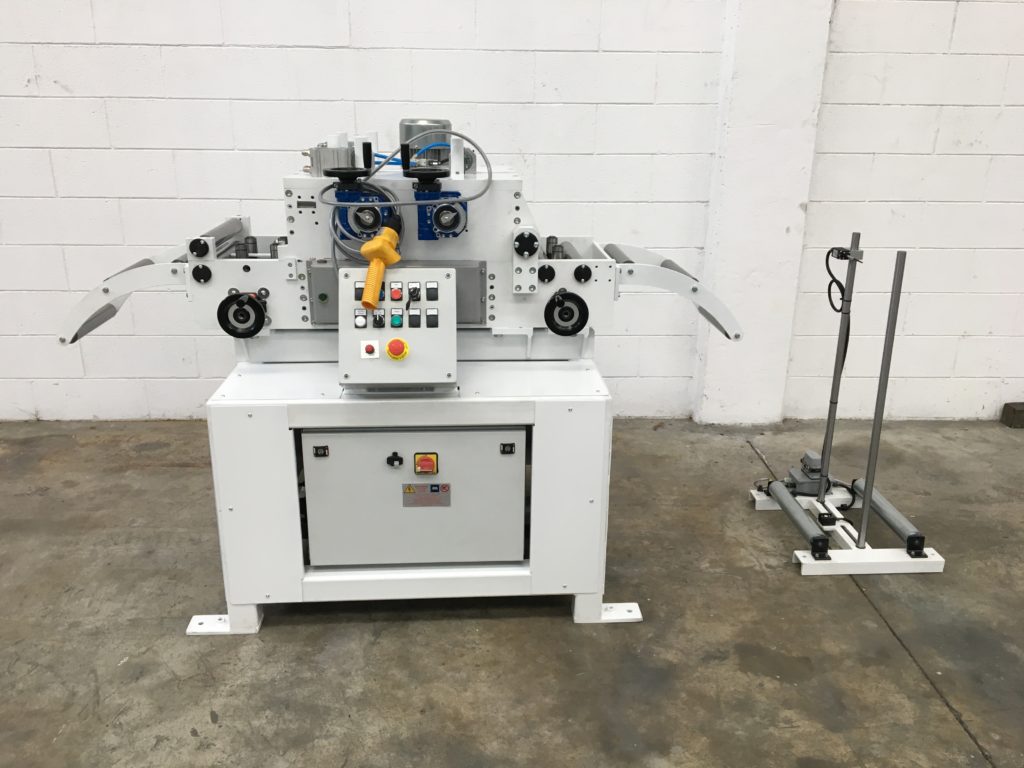

RADDRIZZANASTRO MOTORIZZATA RM 60-400
• Larghezza nastro max. 400 mm
• Spessore nastro da 0,6 a 3 mm
• Guida nastro in entrata e uscita a 4 rulli autocentranti azionati da volantino manuale
• Configurazione: 2+9+2 rulli Ø 60 mm, temprati e rettificati
• Doppio rullo di trascinamento in entrata e in uscita pressato da 2 cilindri pneumatici
• Rulli inferiori sincronizzati tramite treno di ingranaggi a bagno nell’olio racchiusi in una scatola
• Regolazione rulli superiori tramite 2 camme con riduttori e volantino manuale
• Apertura pneumatica per pulizia rulli
• Armadio elettrico sul basamento
• Pass-line ad altezza fissa 1000 mm con sistemi di rulli di entrata e uscita
• Regolazione velocità tramite inverter e sensore analogico

DISPONIBILE IN VARIE TAGLIE

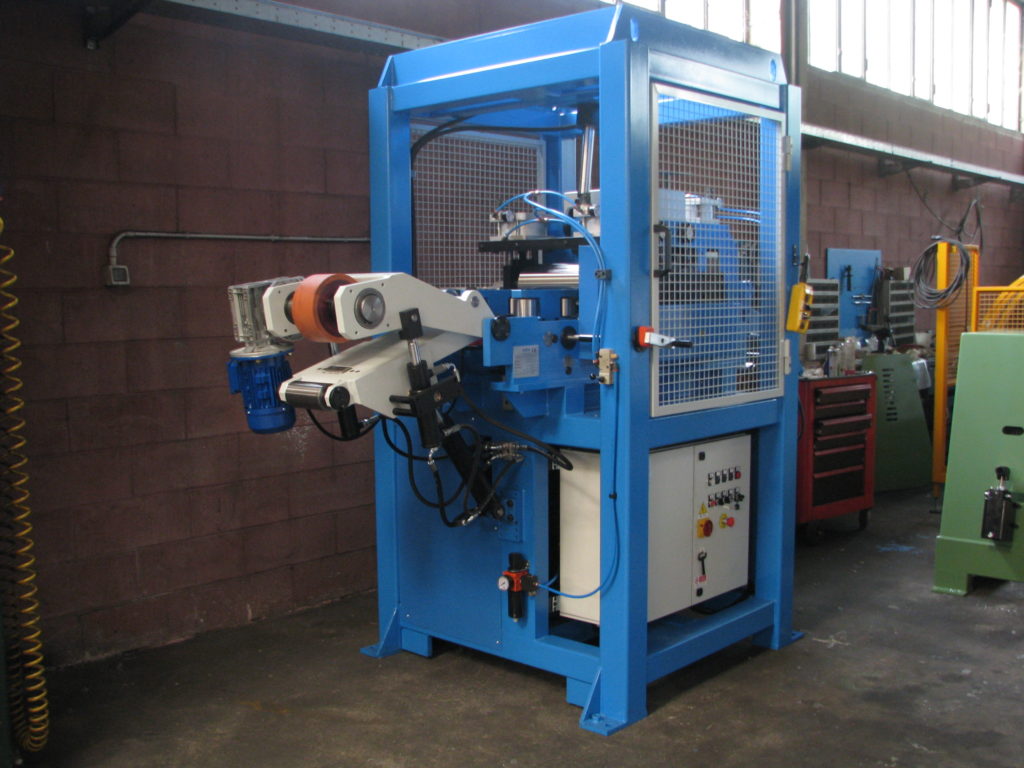

RADDRIZZANASTRO MOTORIZZATA RM 80-200
• Larghezza nastro max. 200 mm
• Spessore nastro da 0,8 a 5 mm
• Guida nastro in entrata e uscita a 4 rulli autocentranti azionati da volantino manuale
• Configurazione: 2+9+2 rulli Ø 60 mm, temprati e rettificati
• Doppio rullo di trascinamento in entrata e in uscita pressato da 2 cilindri pneumatici
• Rulli inferiori sincronizzati tramite treno di ingranaggi a bagno nell’olio racchiusi in una scatola
• Regolazione rulli superiori tramite 2 camme con riduttori e volantino manuale
• Apertura pneumatica per pulizia rulli
• Armadio elettrico sul basamento
• Pass-line ad altezza fissa 1000 mm con sistemi di rulli di entrata e uscita
• Regolazione velocità tramite inverter e sensore analogico                                                    • Dispositivo di introduzione nastro

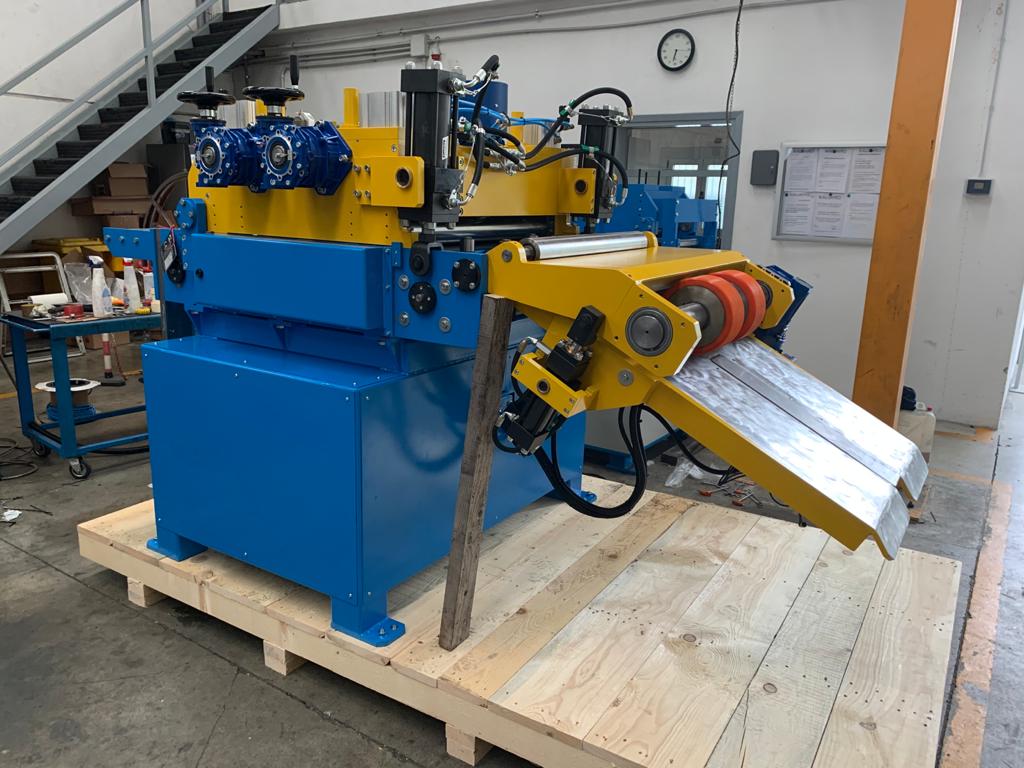

RADDRIZZANASTRO MOTORIZZATA RM100-400
• Larghezza nastro max 400mm
• Spessore nastro da 1,5 a 9 mm
• Guida nastro in entrata e in uscita con 4 rulli autocentranti guidati da un volantino
• Configurazione: 2+9+2 rulli ø100
• Doppi pinch rolls in entrata e in uscita pressati da due cilindri idraulici
• Ruota metrica pressata da un clilindro pneumatico con regolatore di pressione e volantino up-down

RADDRIZZANASTRO MOTORIZZATA RM80-800

  • Larghezza nastro max. 800 mm
  • Spessore nastro da 1,5 a 5 mm
  • Configurazione rulli 2+9+2, diametro 80 mm,controrullati
  • Rulli di trascinamento e di raddrizzatura costruiti con acciaio ad alta resistenza, temperati e rettificati
  • Doppio pinch-roll,2 in entrata e 2 in uscita,pressati da 2+2 cilindri pneumatici
  • Rulli superiori di raddrizzatura montati in un carrello basculante con posizione regolabile tramite camme meccanici azionati da due volantini completi di indicatori decimali
  • Velocità di alimentazione 40m/min.
  • Basamento fisso con altezza passaggio nastro(pass-line) 1100 mm
  • Struttura realizzata in robusta carpenteria
  • Rulli guida nastro in entrata motorizzati e autocentranti, in uscita, regolabili tramite volantini
  • Motorizzazione dei rulli ottenuta tramite motore e riduttore montati sull’albero motorizzato,
  • collegato con ingranaggi temprati in bagno d’olio
  • Completo di:
  • Apertura oleodinamica della testa tramite due cilindri completi di valvole di blocco, per introduzione nastro e pulizia dei rulli
  • Dispositivo d’introduzione nastro largh. 800mm
