RADDRIZZA NASTRO

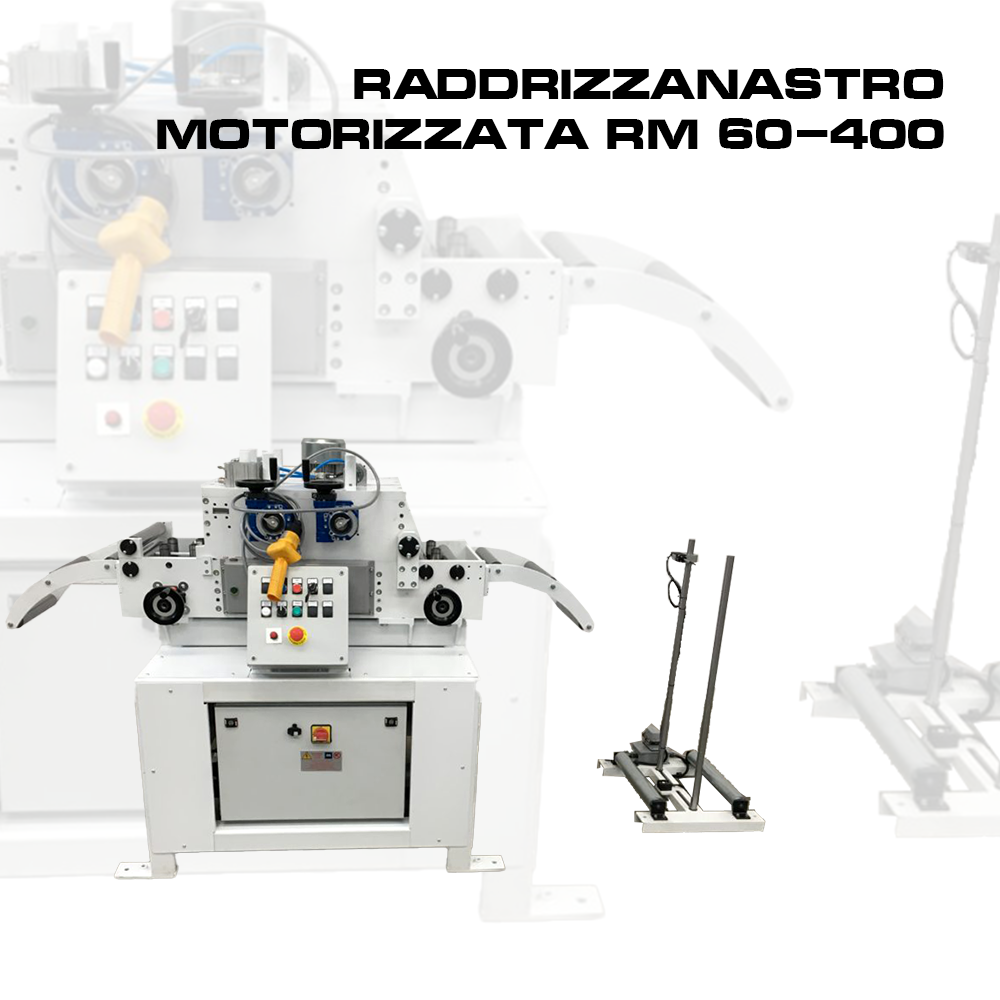

RADDRIZZANASTRO MOTORIZZATA RM 60-400

  • Larghezza nastro max. 400 mm
  • Spessore nastro da 0,6 a 3 mm
  • Guida nastro in entrata e uscita a 4 rulli autocentranti azionati da volantino manuale
  • Configurazione: 2+9+2 rulli Ø 60 mm, temprati e rettificati
  • Doppio rullo di trascinamento in entrata e in uscita pressato da 2 cilindri pneumatici
  • Rulli inferiori sincronizzati tramite treno di ingranaggi a bagno nell’olio racchiusi in una scatola
  • Regolazione rulli superiori tramite 2 camme con riduttori e volantino manuale
  • Apertura pneumatica per pulizia rulli
  • Armadio elettrico sul basamento
  • Pass-line ad altezza fissa 1000 mm con sistemi di rulli di entrata e uscita
  • Regolazione velocità tramite inverter e sensore analogico

DISPONIBILE IN VARIE TAGLIE

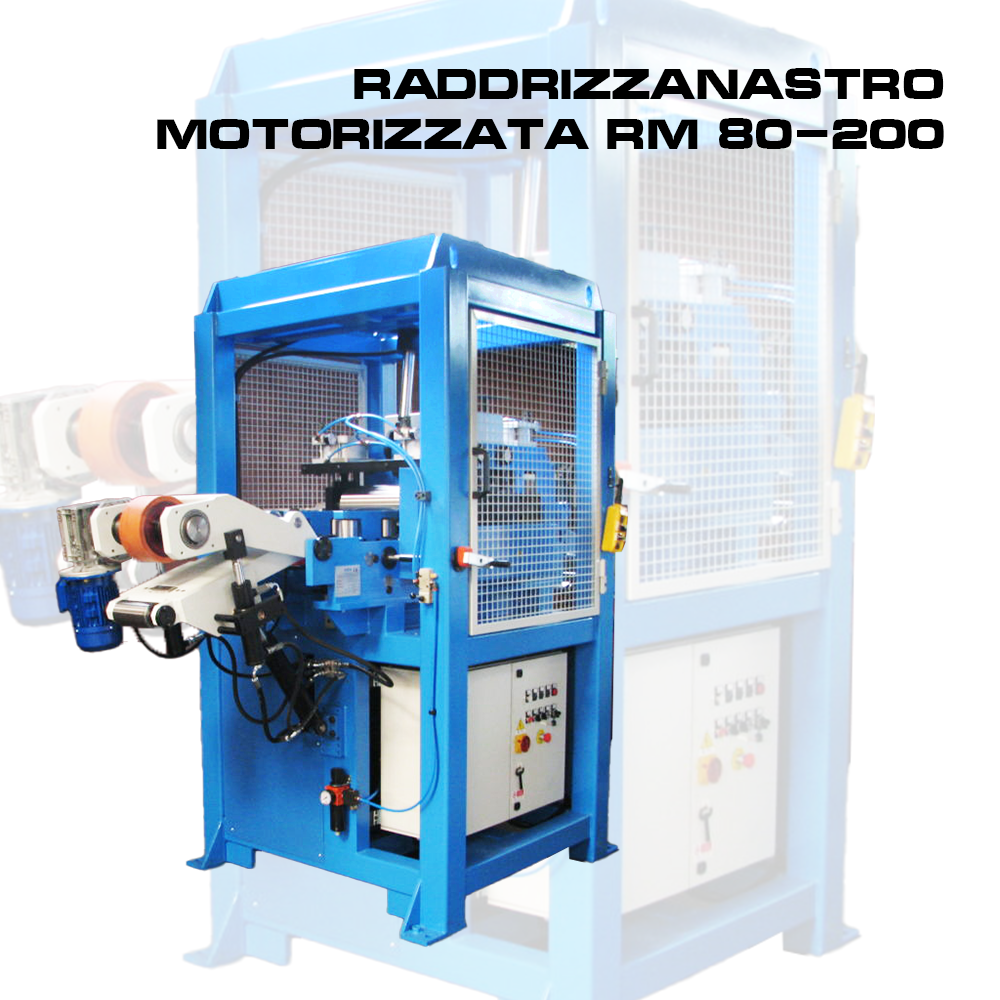

RADDRIZZANASTRO MOTORIZZATA RM 80-200

  • Larghezza nastro max. 200 mm
  • Spessore nastro da 0,8 a 5 mm
  • Guida nastro in entrata e uscita a 4 rulli autocentranti azionati da volantino manuale
  • Configurazione: 2+9+2 rulli Ø 60 mm, temprati e rettificati
  • Doppio rullo di trascinamento in entrata e in uscita pressato da 2 cilindri pneumatici
  • Rulli inferiori sincronizzati tramite treno di ingranaggi a bagno nell’olio racchiusi in una scatola
  • Regolazione rulli superiori tramite 2 camme con riduttori e volantino manuale
  • Apertura pneumatica per pulizia rulli
  • Armadio elettrico sul basamento
  • Pass-line ad altezza fissa 1000 mm con sistemi di rulli di entrata e uscita
  • Regolazione velocità tramite inverter e sensore analogico
  • Dispositivo di introduzione nastro

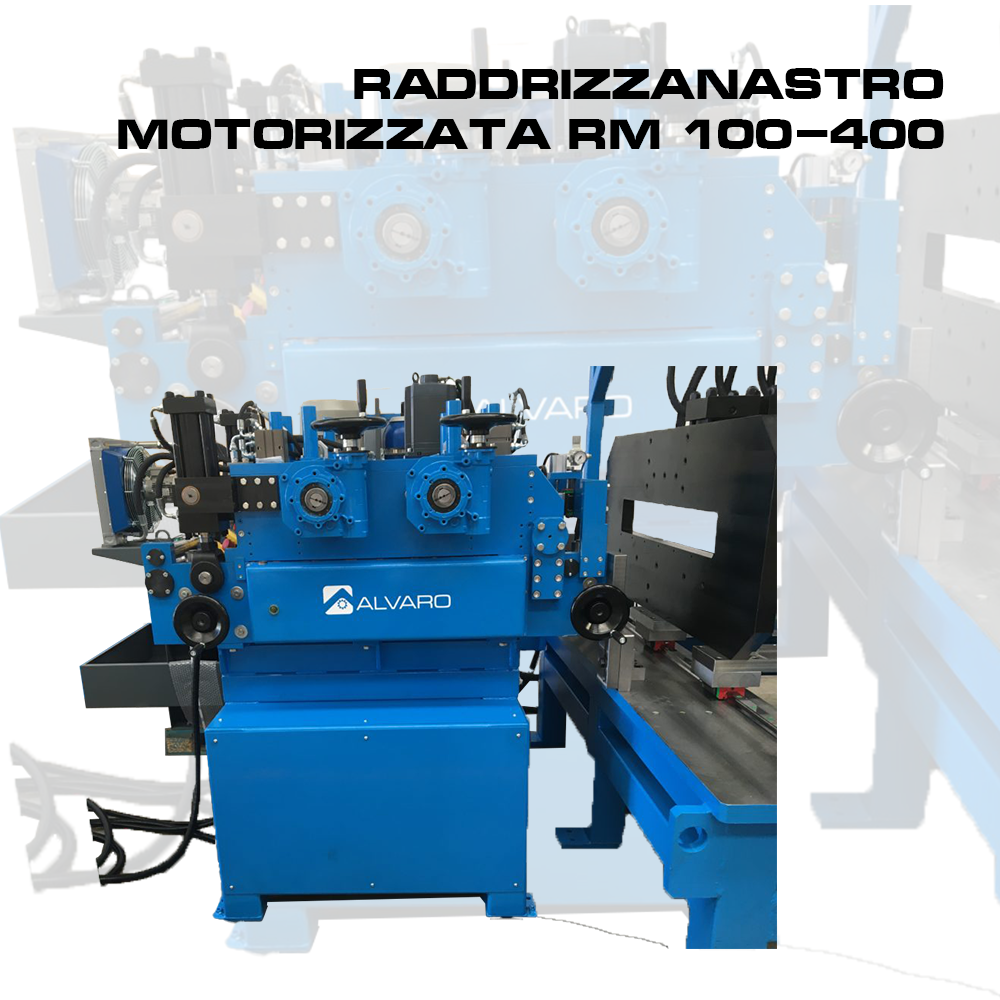

RADDRIZZANASTRO MOTORIZZATA RM100-400

  • Larghezza nastro max 400mm
  • Spessore nastro da 1,5 a 9 mm
  • Guida nastro in entrata e in uscita con 4 rulli autocentranti guidati da un volantino
  • Configurazione: 2+9+2 rulli ø100
  • Doppi pinch rolls in entrata e in uscita pressati da due cilindri idraulici
  • Ruota metrica pressata da un clilindro pneumatico con regolatore di pressione e volantino up-down

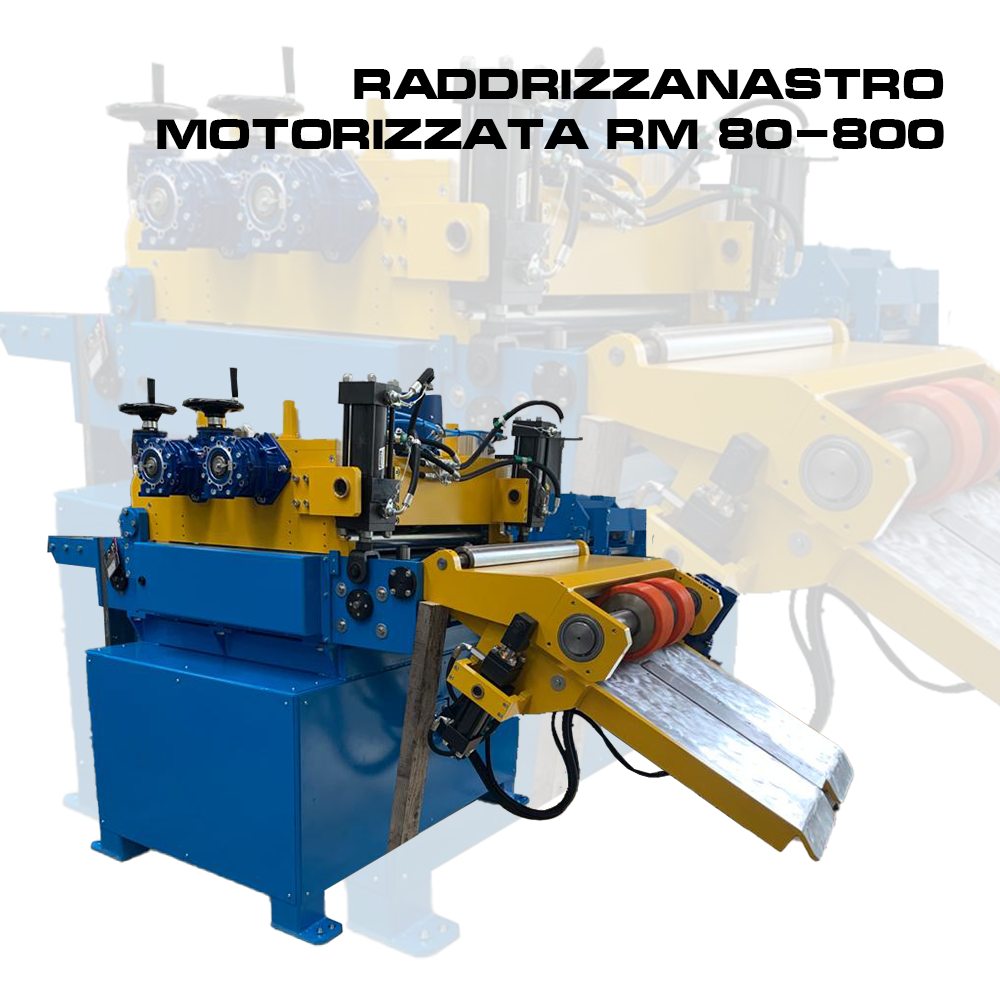

RADDRIZZANASTRO MOTORIZZATA RM80-800

  • Larghezza nastro max. 800 mm
  • Spessore nastro da 1,5 a 5 mm
  • Configurazione rulli 2+9+2, diametro 80 mm, controrullati
  • Rulli di trascinamento e di raddrizzatura costruiti con acciaio ad alta resistenza, temperati e rettificati
  • Doppio pinch-roll,2 in entrata e 2 in uscita,pressati da 2+2 cilindri pneumatici
  • Rulli superiori di raddrizzatura montati in un carrello basculante con posizione regolabile tramite camme meccanici azionati da due volantini completi di indicatori decimali
  • Velocità di alimentazione 40m/min.
  • Basamento fisso con altezza passaggio nastro(pass-line) 1100 mm
  • Struttura realizzata in robusta carpenteria
  • Rulli guida nastro in entrata motorizzati e autocentranti, in uscita, regolabili tramite volantini
  • Motorizzazione dei rulli ottenuta tramite motore e riduttore montati sull’albero motorizzato,
  • collegato con ingranaggi temprati in bagno d’olio

Completo di:

  • Apertura oleodinamica della testa tramite due cilindri completi di valvole di blocco, per introduzione nastro e pulizia dei rulli
  • Dispositivo d’introduzione nastro largh. 800 mm
